Ekspresowy tester oleju transformatorowego TOR-1
Ekspresowy tester oleju transformatorowego TOR-1

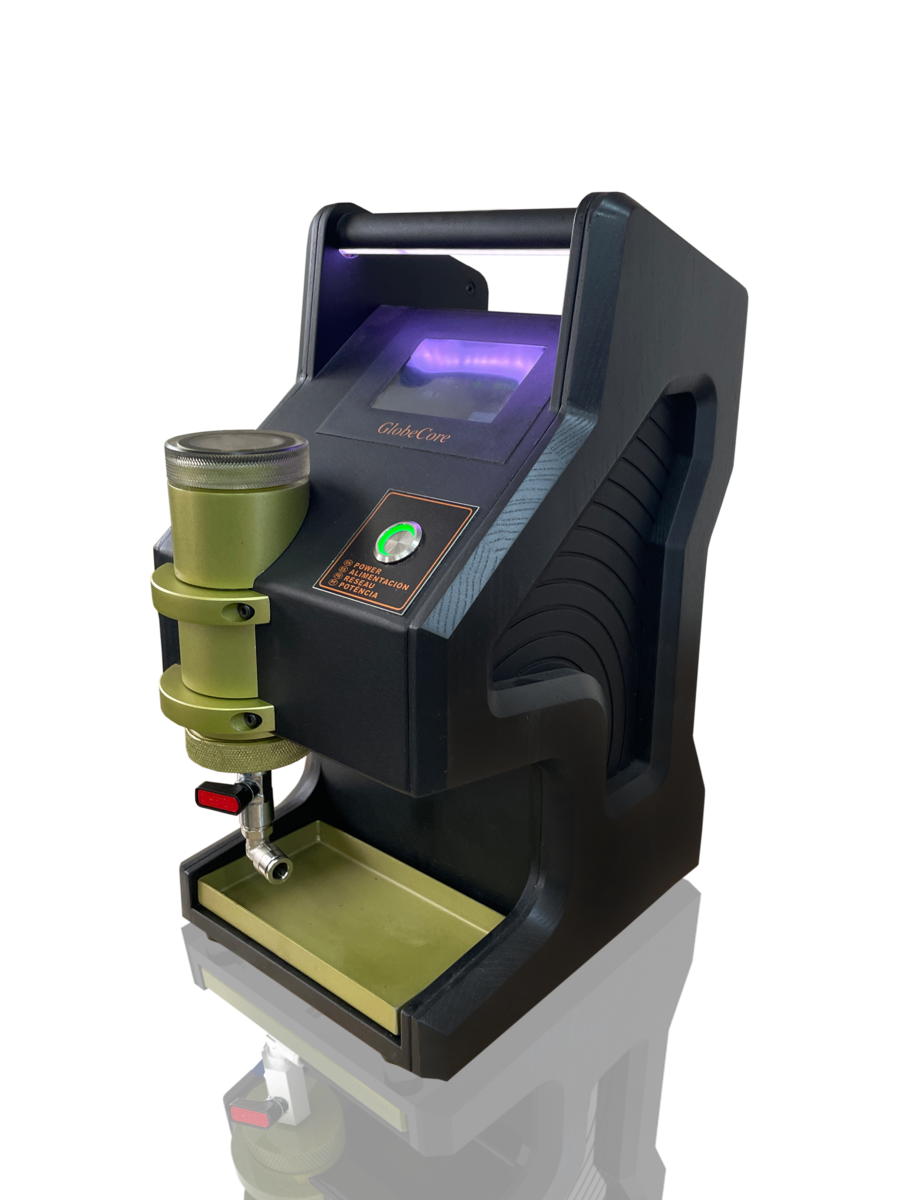

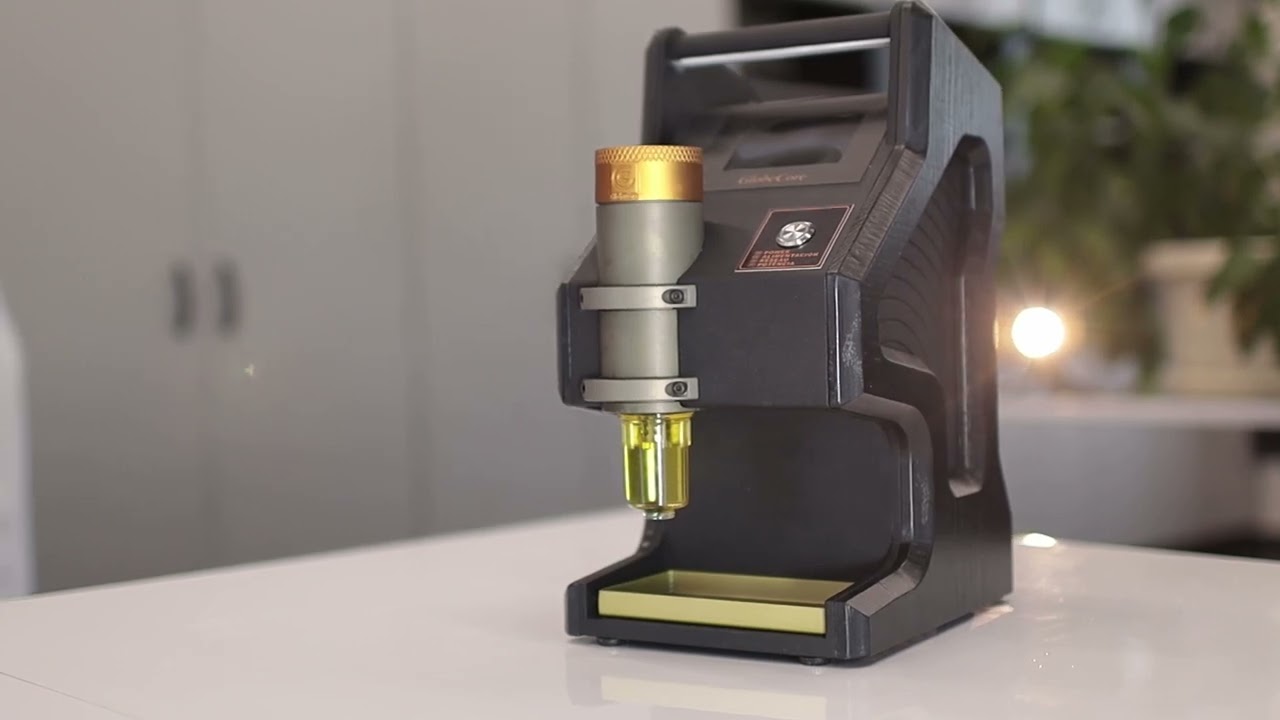

TOR-1 to urządzenie do szybkiego i dokładnego oznaczania zawartości wilgoci w olejach izolacyjnych nawet w najmniejszych ilościach.
Wysoka dokładność pomiaru i doskonała długoterminowa stabilność sprawiają, że ekspresowy tester jest idealnym rozwiązaniem do ciągłego monitorowania zawartości wilgoci w olejach transformatorowych.
Urządzenie TOR-1 mierzy takie parametry:
- aktywność wody;
- temperatura;
- oblicza bezwzględną zawartość wilgoci w ppm.
Skład urządzenia TOR-1
Urządzenie łączy w sobie wszystkie urządzenia niezbędne do prostej i wygodnej obsługi:

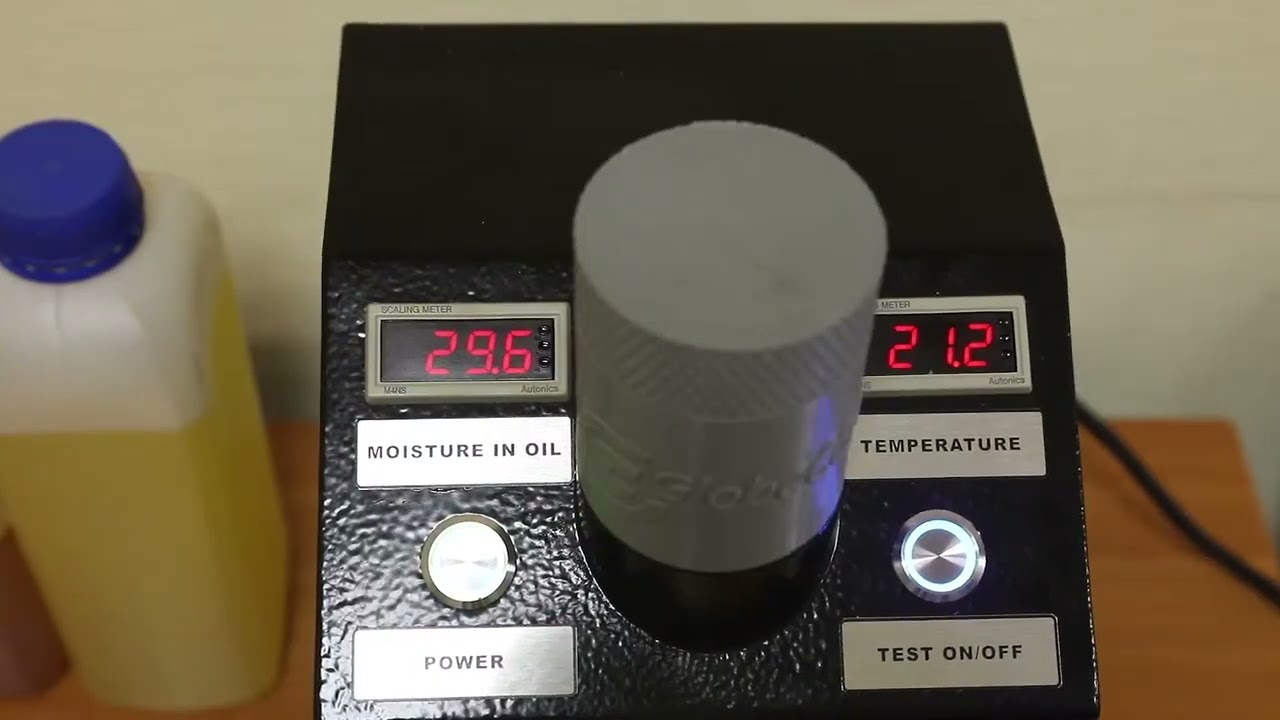

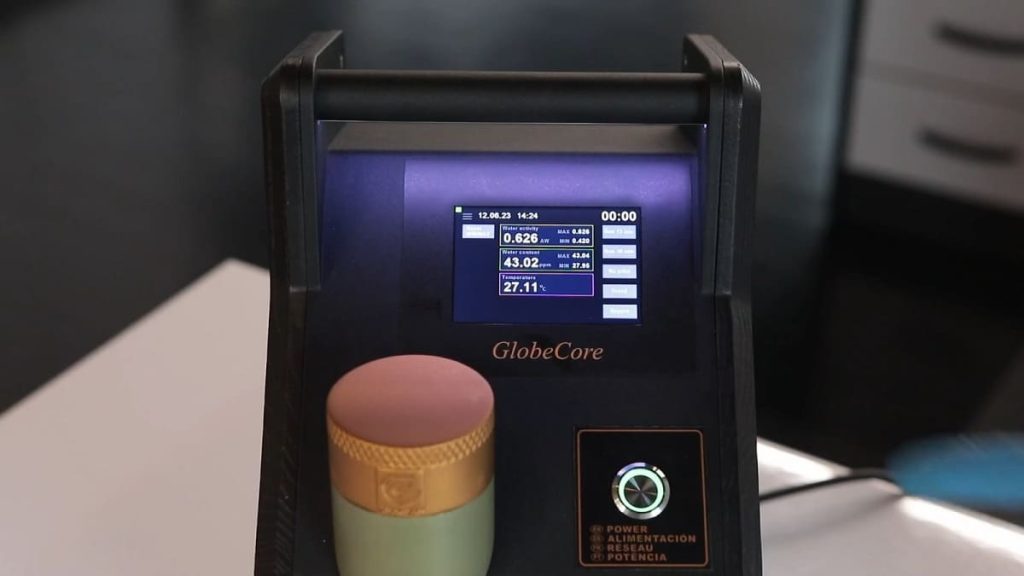

- dwa wskaźniki cyfrowe: jeden wyświetla temperaturę próbki, drugi – wilgotność w ppm;
- wyjmowane kubek do pobierania próbek;
- dwa przyciski: zasilanie i rozpoczęcie pomiaru wilgotności i temperatury.
Zasada działania
Zawartość wilgoci w oleju można opisać jako wartość bezwzględną w ppm lub jako wartość względną aw:
- ppm -to stosunek masy wilgoci do masy oleju;
- aw- to rzeczywista zawartość wilgoci jako cząstka w pełni nasyconego oleju.
Gdy aw = 0 odpowiada olejowi bez wody, natomiast aw = 1 odpowiada olejowi całkowicie nasyconemu wilgocią.
Urządzenie mierzy aw za pomocą czujnika pojemnościowego, co zapewnia stabilność w czasie i doskonałą odporność na zabrudzenia.
Mierzone wielkości fizyczne – to aktywność wody aw i temperatura T. Korzystając z tych wartości, ekspresowy tester oblicza zawartość wilgoci (ppm) w mineralnym oleju transformatorowym. Obliczenie zawartości wilgoci w niemineralnym oleju transformatorowym i olejach smarowych jest możliwe dopiero po załadowaniu do urządzenia określonych parametrów tych olejów.
| № | Nazwa | Znaczenie |
| 1 | Zakres roboczy, aw (aktywność wody (aw)) | 0…1 |
| 2 | Zakres roboczy pomiaru zawartości rozpuszczonej wody, ppm | 0…500 |
| 3 | Dokładność w temperaturze 20°C |
±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw) |
| 4 | Pomiar temperatury | tak |
| 5 | Temperatura środowiska pracy, °С | 0…55 |
| 6 | Moc zainstalowana, W | 10 |
| 7 | Napięcie zasilania jednofazowej sieci prądu przemiennego o częstotliwości 50 Hz, V | 220 |
| 8 | Wymiary gabarytowe, mm nie więcej | |
| – długość | 190 | |
| – szerokość | 255 | |
| – wysokość | 365 | |
| 9 | Waga, kg nie więcej | 5.9 |
- kompaktowość;

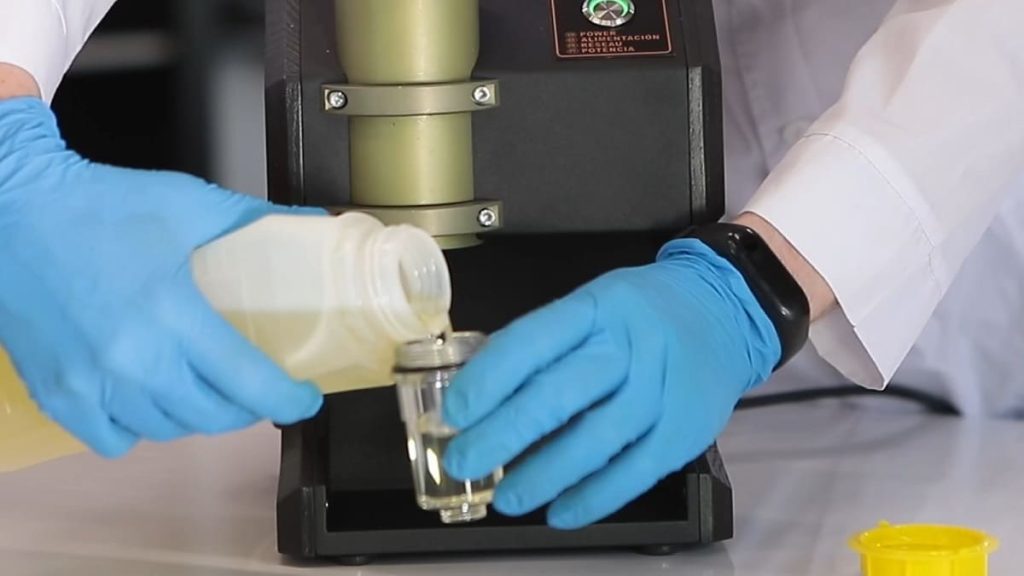

- łatwa obsługa: aby zmienić próbkę wystarczy wymienić wyjmowaną zlewkę i nacisnąć przycisk “Start”, aby rozpocząć pomiar;
- wielofunkcyjność;
- działa bez komputera;
- może być stosowany do badania oleju w terenie w pobliżu transformatora ze względu na wystarczający stopień ochrony (metalowe przyciski wandaloodporne, ochrona czujnika, wbudowana ochrona urządzeń elektrycznych) oraz stabilizowane zasilanie.
