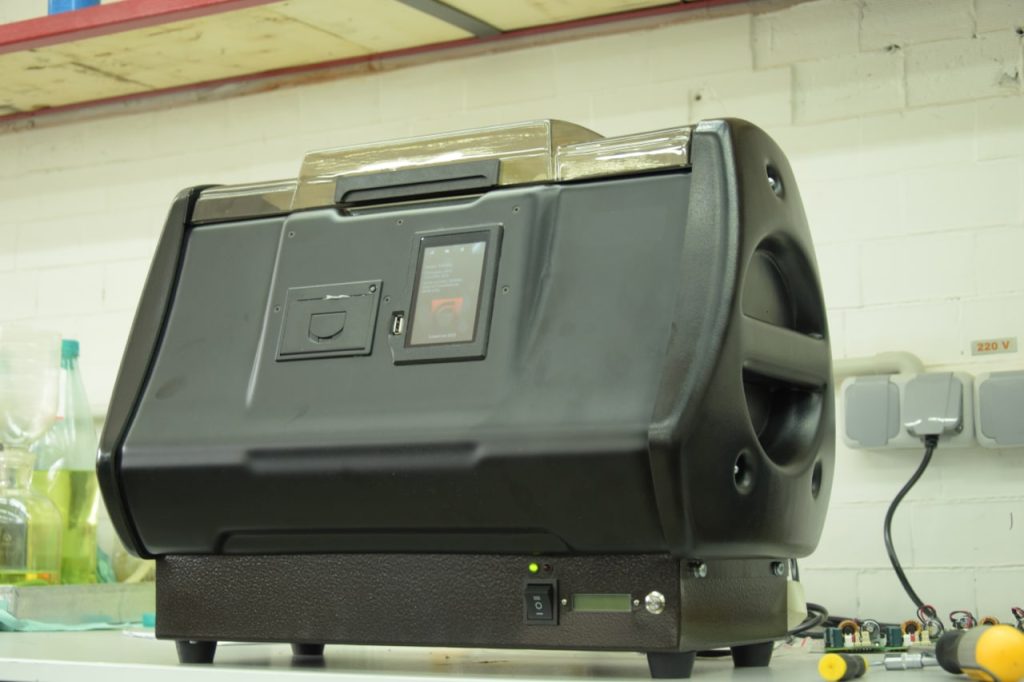

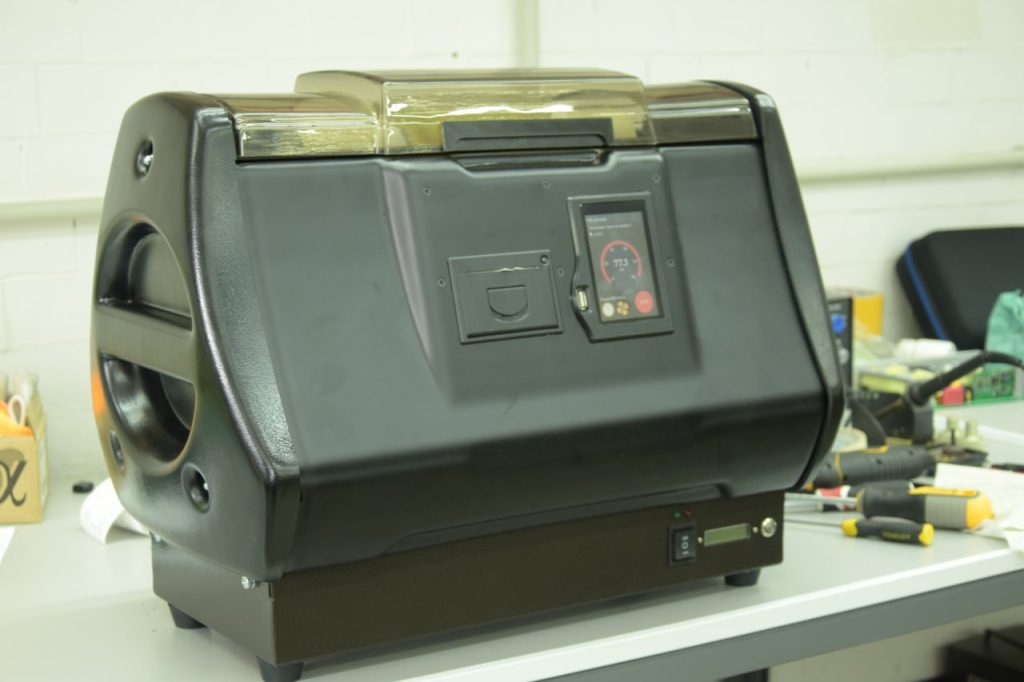

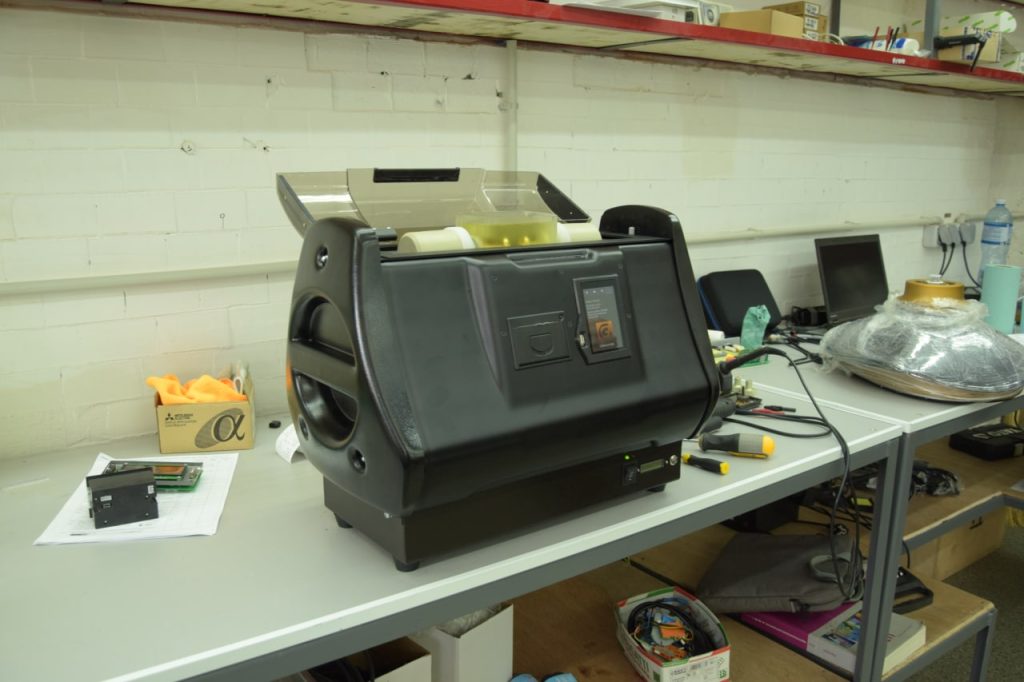

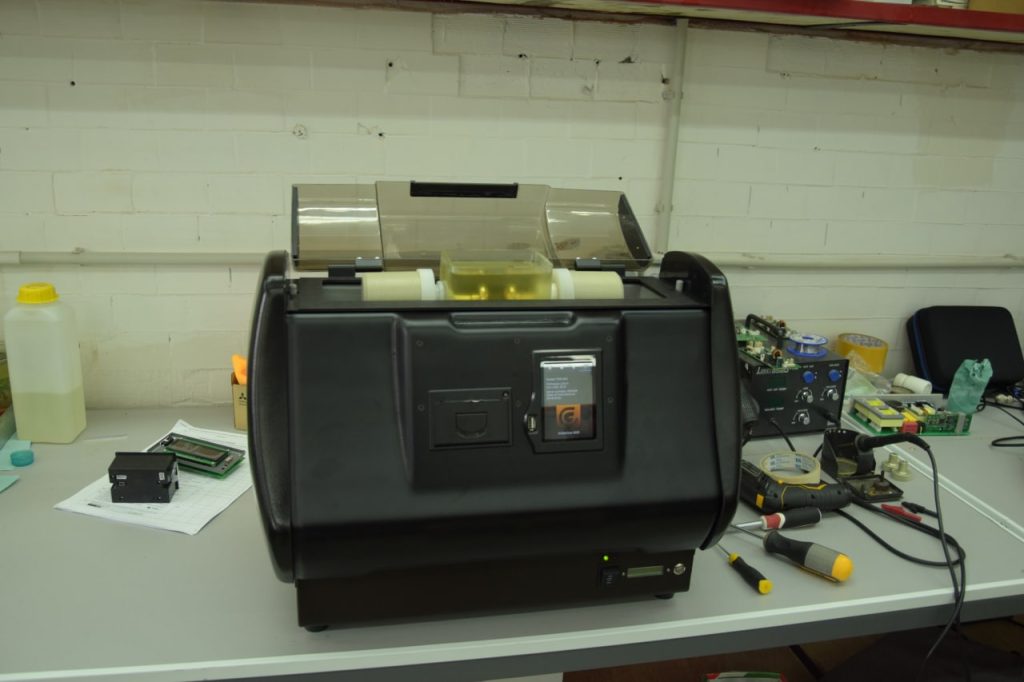

Przyrząd do pomiaru napięcia przebicia oleju transformatorowego TOR-100
Tester TOR-100 przeznaczony jest do wyznaczania napięcia przebicia elektrycznego oleju transformatorowego i innych ciekłych dielektryków zgodnie z normami IEC 60156, VDE 0370, ASTM D877, ASTM D1816, IRAM 2341. Wykaz norm może być uzupełniany i modyfikowany uwzględniając pojawienie się nowych wersji norm.
Zasada działania
Rdzeniem roboczym testera jest transformator wysokiego napięcia oraz moduły elektroniczne. Zasada działania urządzenia polega na stopniowym podnoszeniu napięcia na uzwojeniu wtórnym transformatora wysokiego napięcia od zera do wartości maksymalnej, czyli do wartości, przy której przebicie płynnego dielektryka wlanego do komórki, która zainstalowana na stykach wysokiego napięcia transformatora, które są częścią jego elektrod wyjściowych.
Wzrost napięcia na stykach wysokonapięciowych uzwojenia wtórnego transformatora następuje w wyniku stopniowego wzrostu napięcia na uzwojeniu pierwotnym po przyłożeniu do niego napięcia sinusoidalnego ze sterowanego inwertera nadrzędnego.
| № | Parametr | Wartość |
| 1 | Napięcie robocze prądu przemiennego, V | 85 – 264 |
| 2 | Częstotliwość zasilania, Hz | 48 – 63 |
| 3 | Zużycie energii | nie więcej niż 250 |
| 4 | Maksymalne napięcie wyjściowe, kV | Sinusoidalny, do 100 kV RMS. |
| 5 | Błąd pomiaru napięcia wyjściowego | ±1% |
| 6 | Szybkość wzrostu napięcia, kV/s | od 0,1 do 5 |
| 7 | Zezwolenie podczas wyświetlania napięcia wyjściowego, V | 100 |
| 8 | Czas odłączenia wysokiego napięcia po awarii, μs | 10 maks.,
4 typowe |
| 9 | Objętość komórki pomiarowej, cm3 | 500 |
| 10 | Zakres pomiaru temperatury otoczenia, °C | 0 – 100 |
| 11 | Naddatek przy pomiarze temperatury, °С | 1 |
| 12 | Wbudowana drukarka | Tak |
| 13 | Temperatura pracy, °C | 0 – 50 |
| 14 | Temperatura przechowywania, °С | od – 20 do + 60 |
| 15 | Wilgotność względna, % | do 90 bez kondensacji |
| 16 | Ciśnienie atmosferyczne, mm Hg | 630 – 800 |
| 17 | Wymiary całkowite, mm | 510х300х350 |
| 18 | Masa, kg, nie więcej | 29,6 |
- automatyczny i dokładny pomiar napięcia przebicia do 100 kV;
- natychmiastowe (4 μs) odłączenie napięcia testowego w przypadku przebicia;
- ma wbudowaną drukarkę, można wydrukować wyniki pomiarów;
- jest złącze USB do podłączenia pamięci flash. Istnieje możliwość zapisu informacji z archiwum danych testowych w celu późniejszego przepisywania ich do komputera;
- prosty i wygodny w obsłudze i konserwacji.
