System monitorowania i przetwarzania oleju w potoku na transformatorach pracujących online TOR-5
TOR-5 to kompleksowy system monitorowania i przetwarzania oleju w potoku na transformatorach pracujących online. Urządzenie składa się z 3 bloków funkcjonalnych zamkniętych w jednym urządzeniu:

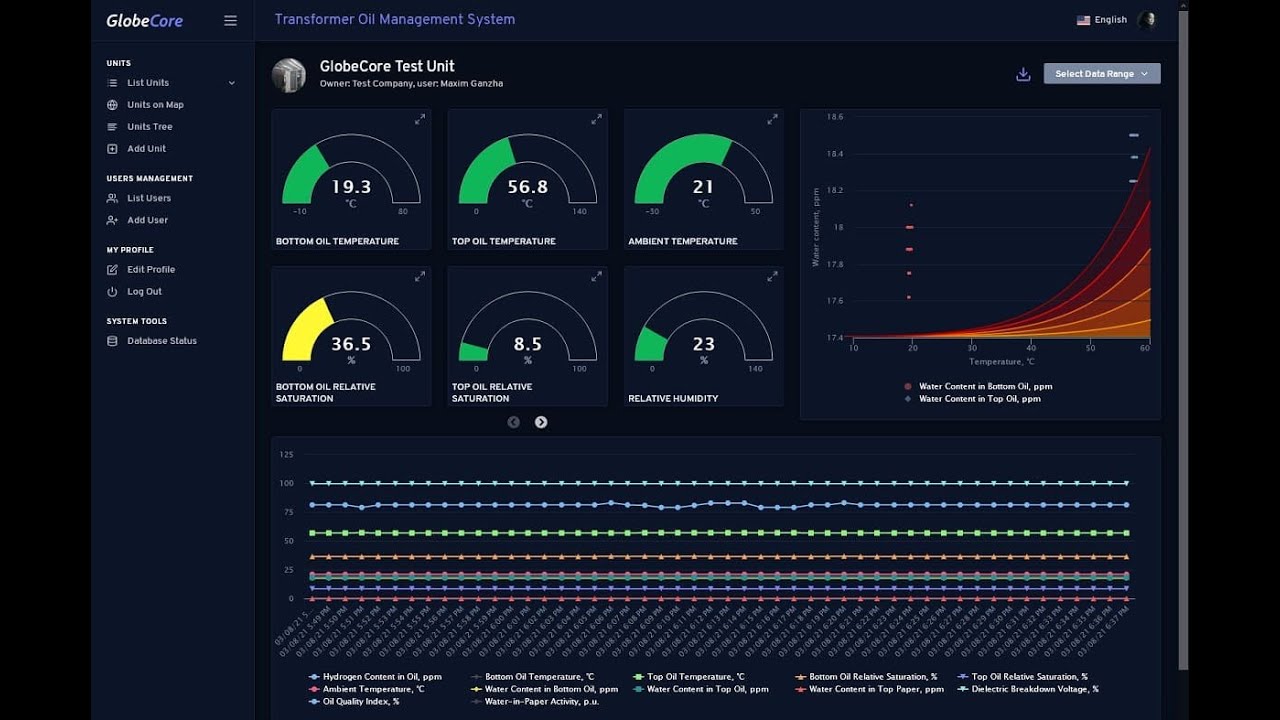

Jednostka monitoringu i zbierania danych – w celu monitorowania stanu oleju i informowania o potrzebie jego przetworzenia. Zawiera system czujników, opcjonalnie z możliwością rozbudowy o moduł przetwarzania i transmisji danych, interfejs WWW z kontrolą dostępu.
Jednostka uzdatniania oleju – do usuwania wilgoci z oleju transfor matorowego. Sk łada się z 3 adsorberów z sorbentem glinokrzemianowym, pompy transferowej, filtra z pułapką powietrzną oraz zaworu odpowietrzającego. Blok TSS przeznaczony jest do podłączenia opcjonalnych urządzeń do oczyszczania oleju do kadzi transformatora i zabezpieczenia transformatora: odpowietrzenia rurociągów i kontroli poziomu oleju w transformatorze podczas obróbki.
| № |
Nazwa |
Znaczenie |
| 1 | Wydajność, l/godz |
30 |
| 2 | Ilość zaadsorbowanej wody, l |
9 |
| 3 | Ilość sorbentu w jednym adsorberze, kg |
21 |
| 4 | Ciśnienie wylotowe, bar |
2 |
| 5 | Wysokość zasilania olejem w stosunku do rury wylotowej, m |
20 |
| 6 | Maksymalny pobór mocy, nie więcej niż W |
2000 |
| 7 | Parametry prądu elektrycznego: | |
| – Ilość faz |
3p+1N+PE |
|
| – Napięcie, V |
380 |
|
| – Zmienna z częstotliwością, Hz |
50 |
|
| 8 | Wymiary montażowe | |
| Wlot oleju, DN |
20 |
|
| Wylot oleju, DN |
20 |
|
| 9 | Wymiary całkowite, nie więce | |
| – długość, mm |
1541 |
|
| – szerokość, mm |
552 |
|
| – wysokość, mm |
1955 |
|
| 10 | Waga, nie więcej niż, kg |
435 |
