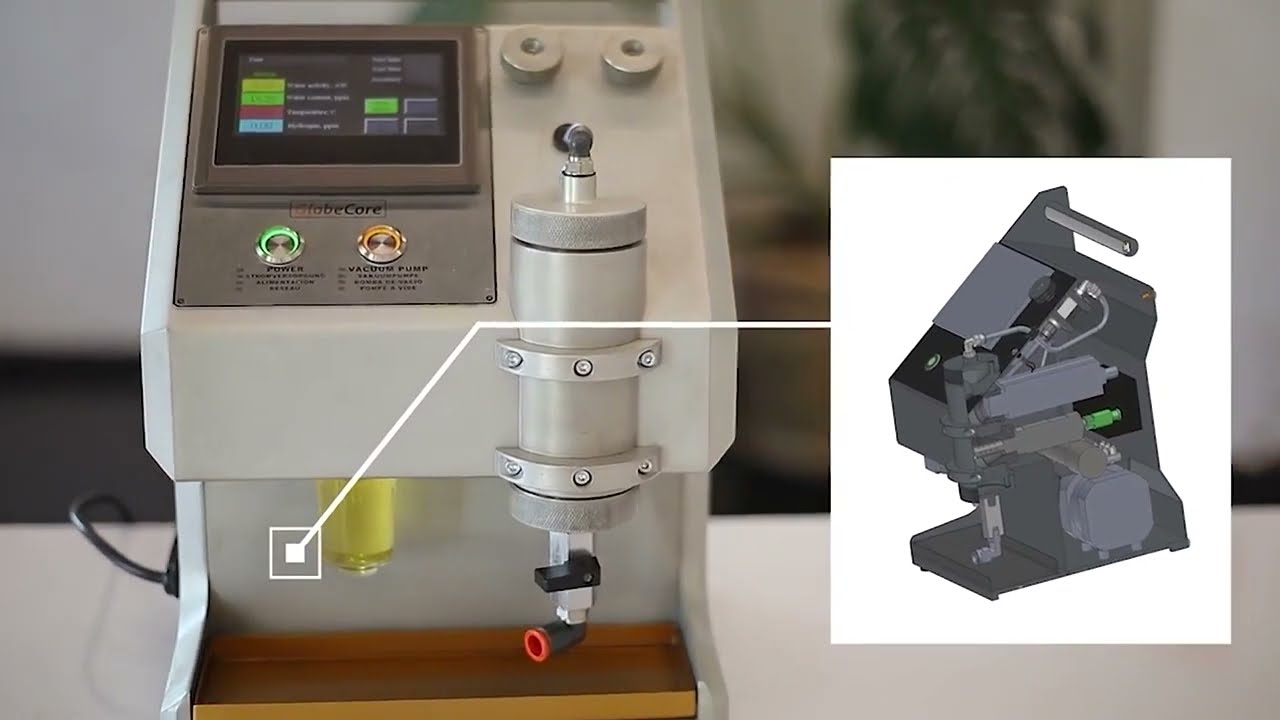

Urządzenie do pomiaru wilgoci i wodoru w oleju transformatorowym TOR-2
Urzdząenie do pomiaru wilgoci i wodoru w oleju transformatorowym TOR-2
Ekspresowy tester oleju transformatorowego TOR-2 przeznaczony jest do oznaczania zawartości wilgoci i wodoru w mineralnych olejach izolacyjnych oraz olejach izolacyjnych na bazie estrów. Zawartość wilgoci i wodoru jest określana w częściach na milion (ppm).
Znajomość zawartości wodoru i wilgoci w oleju oraz tempa ich zmian pozwala z wyprzedzeniem określić, czy w transformatorze rozwijają się jakiekolwiek defekty i w porę podjąć działania zapobiegające uszkodzeniu transformatora.
Pomiar zawartości wody
Mierzy zawartość wody za pomocą sondy pojemnościowej, która zapewnia długotrwałą stabilność i jest odporna na zabrudzenia. Mierzona jest również temperatura oleju. Na podstawie tych pomiarów obliczana jest zawartość wilgoci.
Pomiar zawartości wodoru
Pomiar zawartości wodoru wykorzystuje wysoce selektywny, półprzewodnikowy czujnik zanurzony bezpośrednio w oleju. Czujnik oferuje dokładne i niezawodne pomiary bezpośrednie. Niska rozpuszczalność wodoru w oleju i jego wysoka zdolność do dyfuzji ułatwiają wykrywanie wodoru przy niskich stężeniach, umożliwiając tym samym wykrycie uszkodzenia transformatora.
| № |
Nazwa |
Znaczenie |
|
Specyfikacje pomiaru wilgoci |
||
| 1 | Zakres roboczy, aw (aktywność wody (aw)) |
0…1 |
| 2 | Dokładność przy 20°C |
±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw) |
| 3 | Pomiar temperatury |
tak |
| 4 | Temperatura środowiska pracy, °C |
0…55 |
|
Charakterystyka pomiaru wodor |
||
| 5 | Zakres pomiaru, ppm |
25-5000 |
| 6 | Dokładność |
20% odczytu lub 25 ppm |
| 7 | Powtarzalność |
10% odczytu lub 15 ppm |
| 8 | Czas reakcji |
60 min (90% zmiana kroku) |
| 9 | Czułość krzyżowa |
Mniej niż 2% wrażliwości krzyżowej na inne gazy (CO, CO2, węglowodory) |
| 10 | Temperatura środowiska pracy, °C |
0…55 |
| 11 | Zainstalowana moc, W |
60 |
| 12 | Napięcie zasilania jednofazowej sieci prądu przemiennego o częstotliwości 50 Hz, V |
220 |
| 13 | Wymiary gabarytowe, mm nie więcej | |
| – długość |
190 |
|
| – szerokość |
255 |
|
| – wysokość |
365 |
|
| 14 | Waga, kg nie więcej |
5.5 |
- wykrywanie wilgoci i wodoru, nawet w niewielkich ilościach;
- ciągłe monitorowanie zawartości wodoru dostarcza wiarygodnych informacji o początkach uszkodzeń, które mogą prowadzić do awarii transformatora;
- kompaktowość;
- łatwość obsługi (aby zmienić próbkę wystarczy zmienić wyjmowaną zlewkę i nacisnąć przycisk “Start”, aby rozpocząć pomiar);
- do pomiaru nie są wymagane żadne materiały eksploatacyjne;
- obecność innych gazów w oleju nie wpływa na poprawność pomiarów;
- łatwa kalibracja;
- nie wymaga konserwacji zapobiegawczej.
