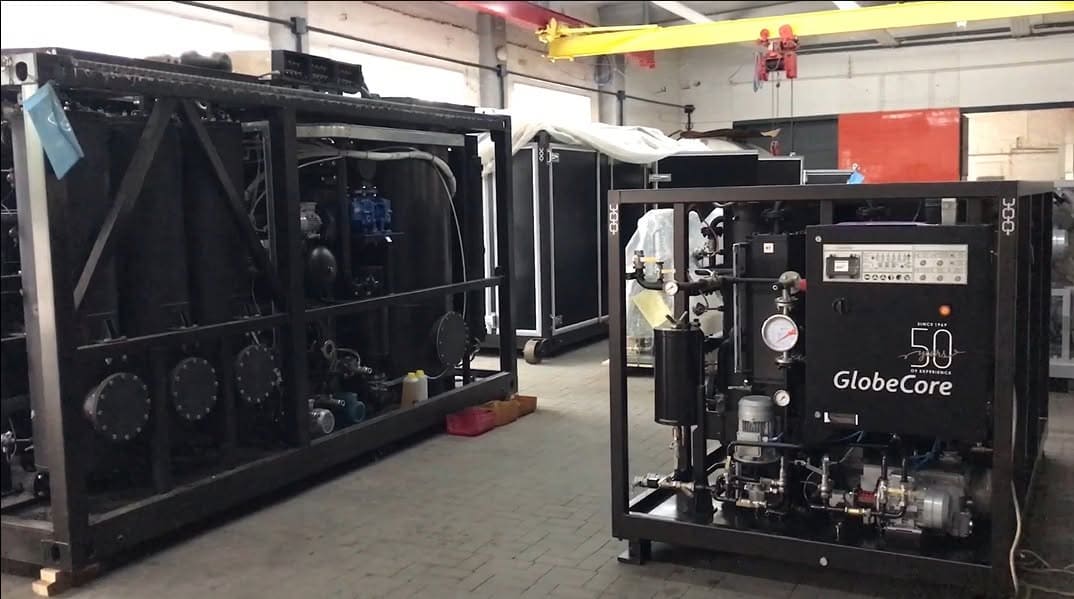

CMM-6RL Transformer Oil Regeneration Unit
The CMM-6RL unit is designed for transformer oil regeneration.
The regeneration process involves passing the oil through six columns, each containing 75 kilograms of Fuller’s earth adsorbent — a substance with a microporous structure. All harmful impurities and aging products are captured in the adsorbent granules. The cloudy, brown oil becomes clean and clear. Breakdown voltage increases, acid number decreases, and the dielectric loss tangent drops. Thanks to regeneration, the used oil regains the properties of new oil and can be reused in the transformer for insulation and heat removal.
Once the regeneration quality no longer meets the requirements, the unit can be switched to sorbent reactivation mode. The sorbent is reclaimed by burning and then used again for transformer oil regeneration.
| Nr |
Parametr |
Wartość |
| 1 |
Wydajność, m3/h |
0,45* |
| 2 | Czas reaktywacji sorbentu, nie więcej niż |
19 godzin |
| 3 |
Zapotrzebowanie na moc, kW |
14,5 |
| 4 |
Napięcie zasilania trójfazowego AC 50, 60 Hz, V |
380 |
| 5 |
Wymiary, mm, nie więcej niż – długość – szerokość – wysokość |
2820 1570 1520 |
| 6 |
Waga, kg, nie więcej niż |
2100 |
* Wydajność urządzenia zależy od wskaźników jakości przetwarzanego oleju.

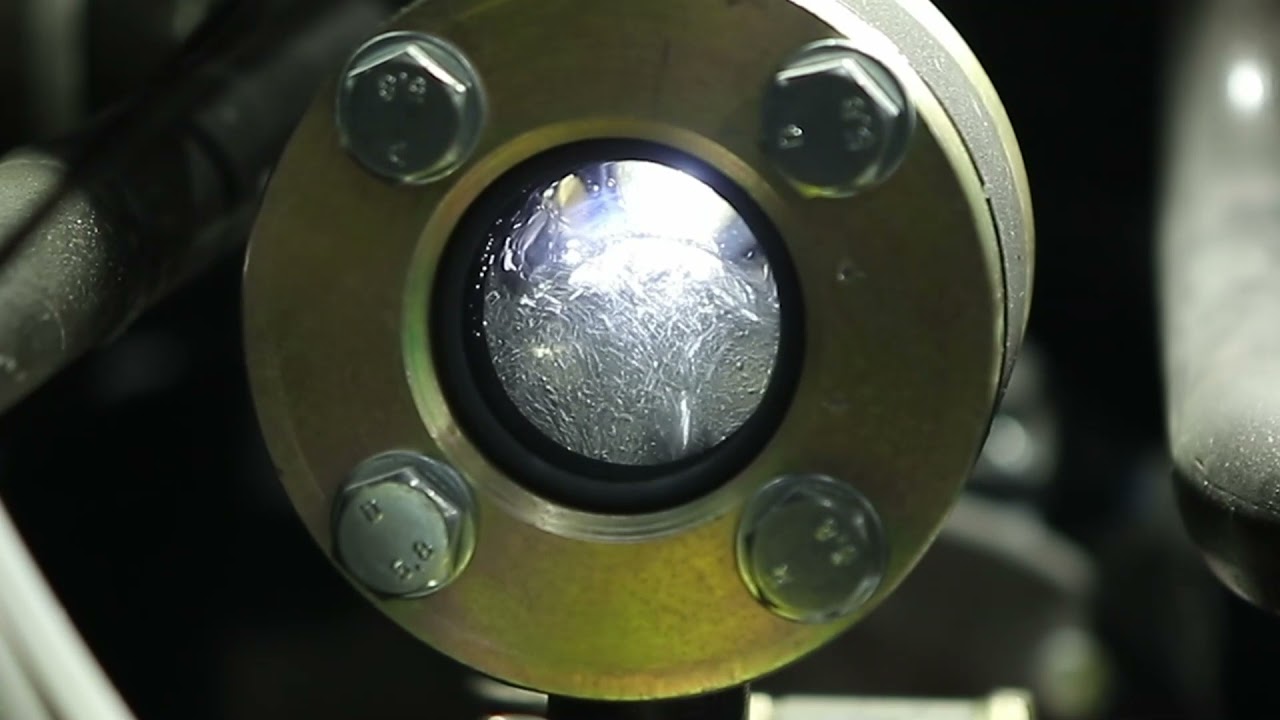

- Łatwość użycia. Urządzenie szybko łączy się ze zbiornikami czystego i brudnego oleju za pomocą szybkozłączy camlock, wizualna kontrola procesu oczyszczania oleju odbywa się przez okienka inspekcyjne, a w dolnej części kolumn przewidziano właz serwisowy do konserwacji i czyszczenia.
- Urządzenie może pracować w trybie automatycznym. Wybór wymaganego trybu pracy i sterowanie mechanizmami odbywa się za pomocą panelu dotykowego, na którym wyświetlany jest schemat mnemoniczny urządzenia. Aby aktywować przyciski sterujące, operator musi je jedynie dotknąć.
- Adsorbent jest regenerowany bez konieczności wyjmowania go z urządzenia i może być ponownie użyty natychmiast po schłodzeniu do kolejnego cyklu regeneracji. Po zakończeniu ostatniej regeneracji adsorbent może być stosowany jako wypełniacz budowlany lub w rolnictwie do spulchniania gęstych gleb.
- Podczas pracy urządzenia nie występują szkodliwe emisje do środowiska. Urządzenie jest wyposażone w dwustopniowy system neutralizacji produktów spalania, składający się z filtra węglowego i katalizatora.
