ZESTAW DO REGENERACJI OLEJU TRANSFORMATOROWEGO СММ-12R

Kompleks do regeneracji oleju transformatorowego CMM-R12. Obecnie przedsiębiorstwa energetyczne wykorzystują ponad 40% transformatorów energetycznych, które pracują od ponad 25 lat. Roczne uszkodzenia transformatorów mają tendencję do znacznego wzrostu.

Pomimo różnych podejść do analizy wypadków, można wyciągnąć główne wnioski, że najbardziej uszkodzonymi węzłami transformatorowymi są główna izolacja uzwojeń zaczepów, regulatory napięcia i przepusty.

Zastąpienie wszystkich transformatorów o długiej żywotności nie jest możliwe, biorąc pod uwagę rzeczywistą sytuację ekonomiczną. Z drugiej strony rzeczywisty zasób wielu transformatorów nie został wyczerpany. Ponadto można ją przedłużyć z zachowaniem wymaganej niezawodności działania. Wystarczy zregenerować olej.

Mobilna stacja olejowa CMM-R (Mobilna Stacja Regeneracji Oleju) służą do wydłużenia żywotności transformatorów poprzez przywrócenie wytrzymałości dielektrycznej i składu chemicznego olejów elektroizolacyjnych.

W procesie regeneracji oleju transformatorowego usuwane są z niego produkty rozkładu oleju i składniki kwaśne, olej jest klarowany, wzrasta jego odporność na utlenianie i zmniejsza się jego zdolność do rozpuszczania gazów.

Wyjątkowość urządzeń CMM-R polega na ich zdolności do regeneracji olejów izolacyjnych bezpośrednio w transformatorze, przy czym transformator może być przetwarzany zarówno w stanie włączonym, jak i wyłączonym. Regeneracja oleju w miejscu eksploatacji umożliwia rozpuszczenie osadu z izolacji uzwojeń i usunięcie go za pomocą sorbentu.

Niewątpliwą zaletą urządzenia regeneracyjnego jest zastosowanie specjalnego sorbentu „Ziemia Fulerska” z możliwością wielokrotnej regeneracji jego właściwości, co umożliwia prowadzenie ciągłej przeróbki oleju bez przerw w celu wymiany sorbentu i uzupełnienia jego zapasów.

Sens procesu regeneracji.

Sens procesu regeneracji oleju polega na przepuszczeniu oleju przez sorbent, który posiada mikroporowatą strukturę, co przyczynia się do jego „filtracji molekularnej”, podczas której w granulkach sorbentu zatrzymywane są szkodliwe zanieczyszczenia i produkty rozkładu oleju.

Po nasyceniu sorbentu zanieczyszczeniami, CMM-R uruchamia tryb reaktywacji sorbentu. Podczas reaktywacji sorbentu oczyszczane są mikropory sorbentu, w którym wszelkie szkodliwe zanieczyszczenia usuwane są do specjalnego kolektora i filtra węglowego.

Teoretyczny zasób sorbentu to 400-500 reaktywacji, czyli 1,5-2 lata ciągłej pracy praktycznie.

Sorbent po wyczerpaniu pojemności sorpcyjnej nie stanowi zagrożenia dla środowiska i może być usuwany jako odpad budowlany.

Wykonane prace nad regeneracją oleju wykazały wysokie wyniki w obróbce olejów transformatorowych.

Zastosowana technologia wykazała się wysoką wydajnością.

Regenerując działające oleje transformatorowe tą technologią zapewnia to znaczne zmniejszenie Tan Delta strat dielektrycznych. Wartość po regeneracji była zgodna z normami dla świeżych olejów transformatorowych.

Urządzenie to pozwala na obniżenie liczby kwasowej oleju transformatorowego do wartości standardowych. Cechą tej technologii jest usuwanie osadów rozpuszczalnych i nierozpuszczalnych. Osad jest niebezpieczny, ponieważ koncentruje się w izolacji celulozowej i może mieć dziesięciokrotnie wyższą liczbę kwasową niż olejów. Olej ma tendencję do częściowego wyrzucania kwaśnych produktów, które są skoncentrowane w izolacji celulozowej. W takim przypadku zmiana liczby kwasowej oleju transformatorowego zmienia się bardzo powoli. Dalszy wzrost liczby kwasowej następuje szybciej i charakteryzuje się tworzeniem nierozpuszczalnego osadu oraz kwasów rozpuszczalnych w wodzie.

Opis budowy i działania urządzenia CMM-R12

Urządzenie ma kilka rodzajów konfiguracji:

• stacjonarna

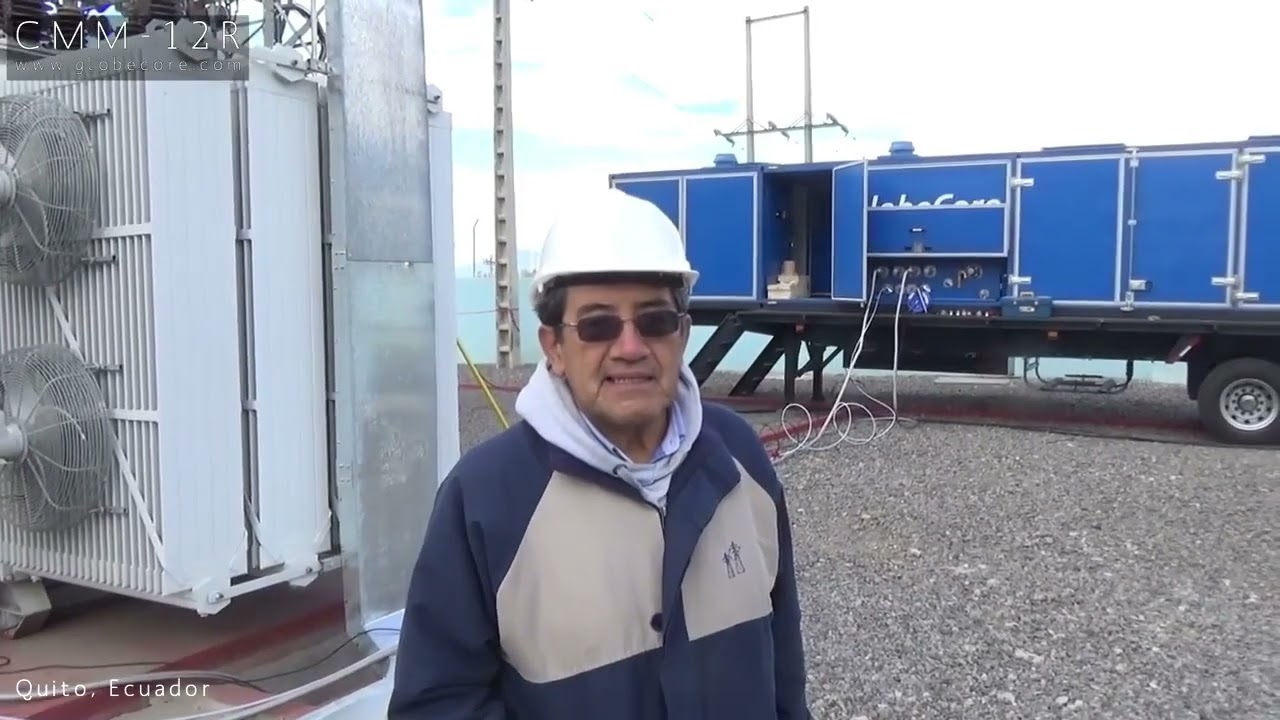

• mobilna na przyczepie
• w komplecie z jednostką odgazowującą i miejscem dla operatora
• z dodatkowym modułem regeneracyjnym

KONFIGURACJA URZĄDZENIA

Przeznaczenie mobilnej stacji olejowej СMM-R12

Urządzenie przeznaczone jest do regeneracji olejów mineralnych, syntetycznych, transformatorowych i turbinowych.

Przy długotrwałym stosowaniu olej starzeje się. Produktami degradacji oleju są różnego rodzaju składniki chemiczne, które negatywnie wpływają na właściwości oleju, jak dielektryka, tak i na działanie urządzeń elektrycznych. Aby wyeliminować ten problem, konieczna jest okresowa regeneracja oleju.

Urządzenie przeznaczone jest do przerobu olejów elektroizolacyjnych oraz serwisu transformatorów.

Przetwarzanie olejów elektroizolacyjnych obejmuje:

• Usuwanie gazów rozpuszczonych w oleju.
• Usuwanie wolnej i rozpuszczonej wody.
• Usuwanie cząstek stałych.
• Usuwanie produktów rozkładu oleju.

Usługa transformatora obejmuje:

• Wakumowanie transformatora.
• Ogrzewanie transformatora i aktywnej części uzwojeń gorącym olejem.
• Usuwanie szlamu z uzwojeń transformatora.
