CMM-4.0LT jednostka do oczyszczania oleju transformatorowego

Jednostka СММ-4,0LT została zaprojektowana do termicznego suszenia próżniowego i filtracji olejów przemysłowych stosowanych w systemach smarowania, uszczelniania i sterowania hydraulicznego turbin gazowych, jednostek pomp gazowych, sprężarek silnikowych gazu oraz transformatorów. Oprócz oczyszczania oleju, СММ-4,0LT może być wykorzystywana do podgrzewania i suszenia urządzeń elektrycznych wypełnionych olejem.

Zasada działania

Olej, napędzany próżnią, przechodzi przez filtr wstępny o dokładności filtracji 200 mikronów, a następnie trafia do zbiornika próżniowego, w którym znajduje się grzałka. Wznosząc się od dołu do góry, olej nagrzewa się i dostaje do innej części komory przez specjalną pokrywę z kanałami, docierając bezpośrednio do specjalnych wypełnień. Następnie olej przepływa przez wypełnienia, podczas gdy para wodna i gazy są usuwane z oleju za pomocą próżni. Olej jest następnie wypompowywany z dna zbiornika przez dwa filtry dokładne do wyjścia urządzenia. Dokładność filtracji można wybrać na poziomie 5, 3, 1 lub 0,3 mikrona.

Cechy konstrukcyjne

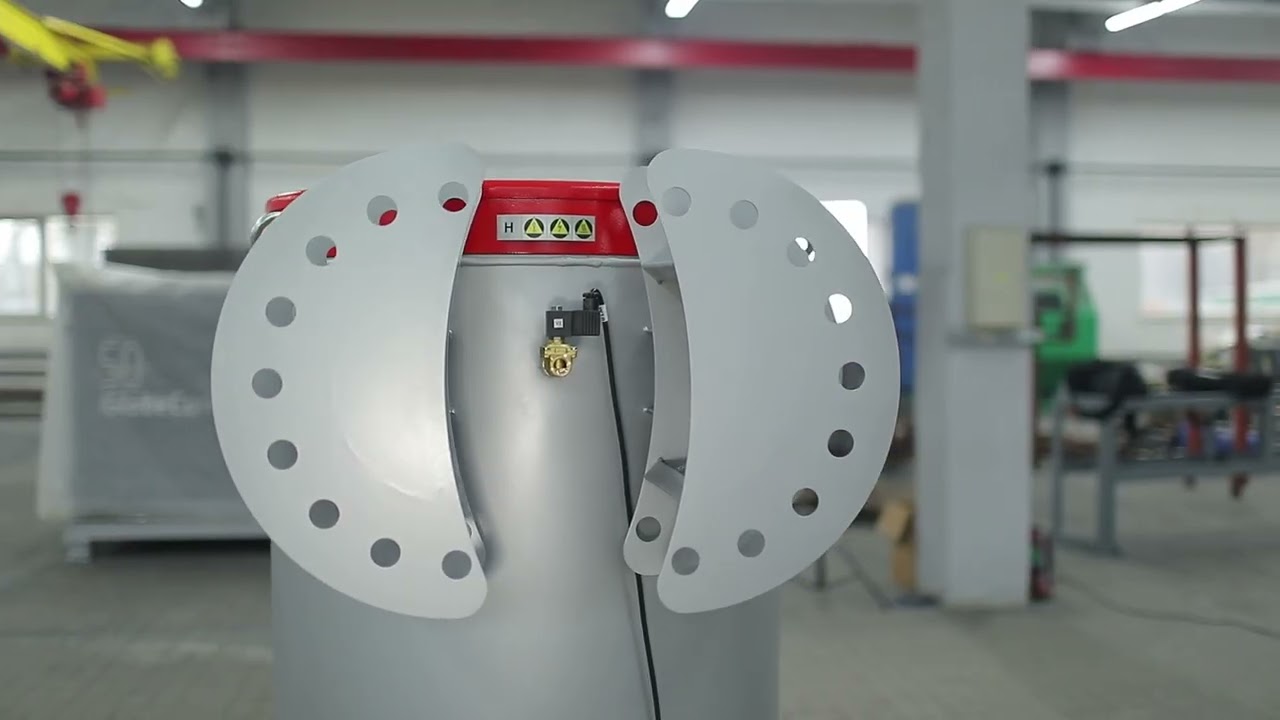

Grzałka znajduje się wewnątrz zbiornika próżniowego, co pozwoliło zmniejszyć wymiary urządzenia i ograniczyć straty ciepła podczas podgrzewania oleju.

Olej jest zasysany do komory próżniowej dzięki podciśnieniu generowanemu przez dwustopniowy system próżniowy składający się z pompy wstępnej i pompy wspomagającej. Nowy układ pozostałych elementów jednostki przyniósł dobre rezultaty pod względem kompaktowych rozmiarów urządzenia.
