Mobilne urządzenie do odgazowywania oleju СMM-10/15
Mobilna jednostka do odgazowywania oleju СMM-10/15
Urządzenie do próżniowego odgazowywania СMM-10/15 przeznaczone jest do próżniowania transformatorów, oczyszczania z zanieczyszczeń mechanicznych, oczyszczania z wody i gazów olejów elektrycznych, których lepkość w temperaturze 50C nie przekracza 70 mm/s2 (cSt).

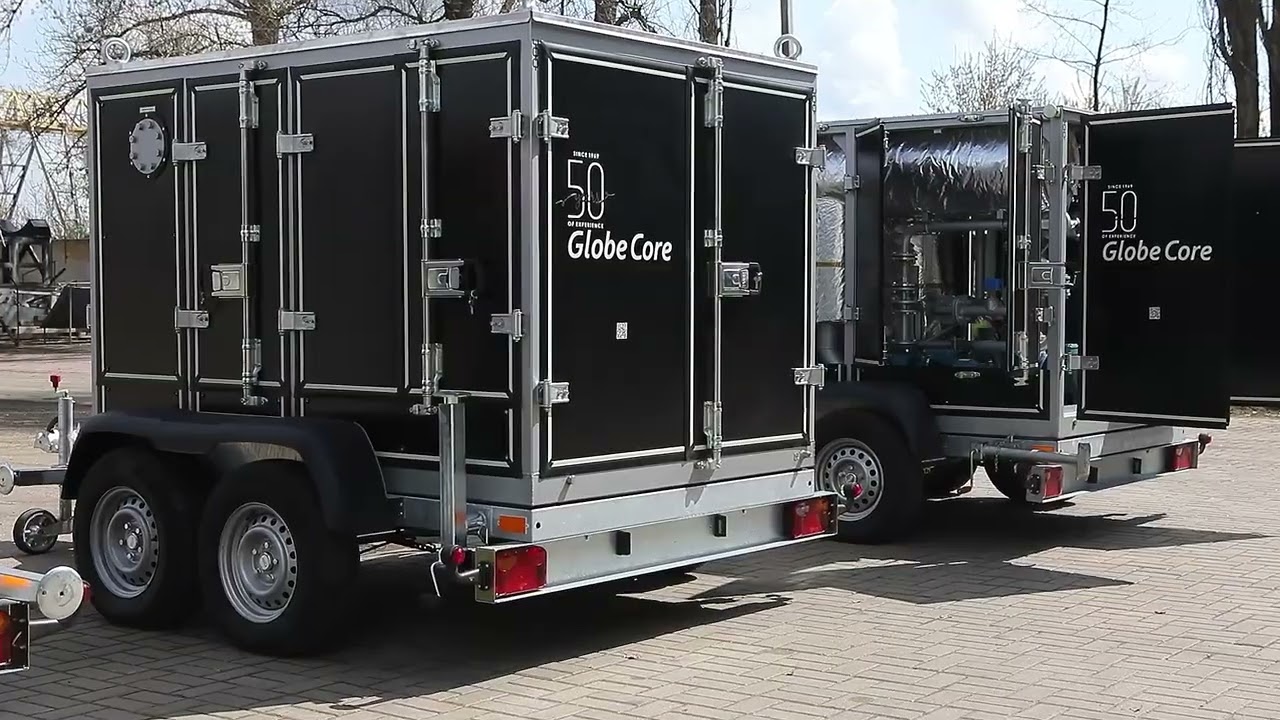

Urządzenie służy do instalacji, naprawy i eksploatacji urządzeń wysokiego napięcia wypełnionych olejem (transformatory mocy, wyłączniki wysokiego napięcia itp.). Jednostka bezpośrednio reprezentuje konstrukcję ramową, metalowy kontener z zamykanymi drzwiami.
Uwaga – Przy parametrach początkowych oleju:
- objętościowa zawartość gazu – nie więcej niż 10,5%;
- zawartość wilgoci w masie – nie więcej niż 0,01% (100 g/t)
- temperatura – nie niższa niż 0 ºС.
| Nazwa parametra | Wartość | |
| Wydajność, m3/h, maksymalna | ||
| – w trybie odgazowania, suszenia i filtracji | 10 | |
| – w trybie ogrzewania i filtrowania | 15 | |
| Parametry obrabianego oleju: | ||
| – objętościowa zawartość gazu w oleju %, max. | 0,1 | |
| – masowa zawartość wilgoci w oleju, g/t, nie więcej niż | 5 | |
| – przemysłowa klasa czystości ISO 4406 | 9 | |
| Maksymalna temperatura na wyjściu oleju w trybie ogrzewania, ºC | 90 | |
| Ciśnienie na wyjściu, MPa | 0,2 | |
| Moc nagrzewnicy olejowej, kW, nie więcej | 150 | |
| Maksymalny pobór mocy, kW, nie więcej niż | 170 | |
| Ciśnienie resztkowe w kolumnie próżniowej podczas odgazowywania, Pa, max. | 267 | |
| Ciśnienie resztkowe w kolumnie próżniowej podczas badania szczelności, Pa, max | 26,7 | |
| Nieszczelność przy próbie szczelności próżniowej w ciągu 1 godziny, Pa nie więcej: | 267 | |
| Parametry prądu elektrycznego | ||
| – napięcie, V | 380 | |
| – zmienny prąd z częstotliwością, Hz | 50 | |
| Wymiary całkowite, mm max. | ||
| – długość | 2800 | |
| – wysokość | 1600 | |
| – szerokość | 1700 | |
| Masa, kg, max | 2300 | |
- zwiększenie napięcia przebicia oleju transformatorowego do co najmniej 70 kV;
- suszenie transformatorów z jednoczesną obróbką oleju;
- pierwsze napełnianie aparatów elektrycznych olejem izolacyjnym;
- odgazowanie próżniowe transformatorów i innych urządzeń elektrycznych;
- łatwość obsługi i konserwacji.
