Urządzenie do przerobu oleju transformatorowego CMM-4/7 jest przeznaczona do odgazowania, odwodnienia, oczyszczenia z zanieczyszczeń mechanicznych i podgrzania oleju transformatorowego, który jest napełniany w transformatorach energetycznych o napięciu do 1150 kV włącznie.
Urządzenie może być stosowane do ogrzewania olejowego urządzeń elektrycznych gorącym olejem transformatorowym, suszenia próżniowego transformatorów oraz próżniowania. Urządzenie jest stosowane w instalacjach, naprawach i organizacjach zajmujących się konserwacją oleju transformatorowego.
Urządzenie nie jest przystosowane do pracy w środowisku wybuchowym, trującym, reagującym ze środkami smarnymi.
Jeżeli urządzenie jest używane w pomieszczeniach zamkniętych, należy zapewnić, aby pompowane gazy były odprowadzane do atmosfery za pomocą rurociągów.
Urządzenie jest w stanie uzdatnić mineralne oleje transformatorowe o następujących właściwościach:
- lepkość kinematyczna, mm2/s, przy 50 °С – 2…12;
- gęstość w temperaturze 20 ° C, kg/m3. – 800…950;
- Wilgotność masowa oleju, ppm, max – 100;
- klasa czystości przemysłowej zgodnie z ISO 4406, nie gorsza niż – – 19/16.
| № |
Nazwa parametru |
Wartość |
| 1 |
Wydajność, m3/h, nie mniejsza niż |
4 |
| 2 |
Zakres regulacji, m3/godz. |
0,5-4,0 |
| 3 |
Parametry oczyszczonego oleju *: |
|
|
0,1 |
|
|
10 |
|
|
16 /14/12 |
|
|
5 |
|
|
70 |
|
| 4 |
Temperatura oleju w trybie ogrzewania, ºС |
90 |
| 5 |
Współczynnik filtracji |
≥50 |
| 6 |
Ciśnienie wylotowe, MPa |
0,2 |
| 7 |
Wysokość doprowadzenia oleju w stosunku do dyszy wylotowej, m |
20 |
| 8 |
Moc nagrzewnicy olejowej, kW |
50±10% |
| 9 |
Moc powierzchniowa właściwa grzejnika olejowego, W/cm2, nie więcej niż |
1,15 |
| 10 |
Maksymalna moc pobierana, kW, nie więcej niż |
65 |
| 11 |
Parametry prądu elektrycznego |
|
|
400 |
|
|
50 |
|
| 12 |
Wymiary całkowite w mm, nie więcej niż |
|
|
2650 |
|
|
1730 |
|
|
1350 |
|
| 13 |
Waga, kg, nie więcej niż |
1330 |
Uwaga – * Przy początkowych parametrach oleju:
- objętościowa zawartość gazu – nie więcej niż 10,5%;
- wilgotność masowa – nie więcej niż 0,005% (50 ppm);
- temperatura – nie niższa niż 0 ºС.
- nie ma potrzeby stosowania adsorbentów do odwadniania oleju transformatorowego;
- praca urządzenia nie powoduje zanieczyszczenia powietrza ani powstawania odpadów wymagających składowania i utylizacji;
- łatwa obsługa i konserwacja;
- maksymalna wydajność oleju nawet po jednym cyklu obróbki;
- niskie zużycie energii;
- niski poziom hałasu;

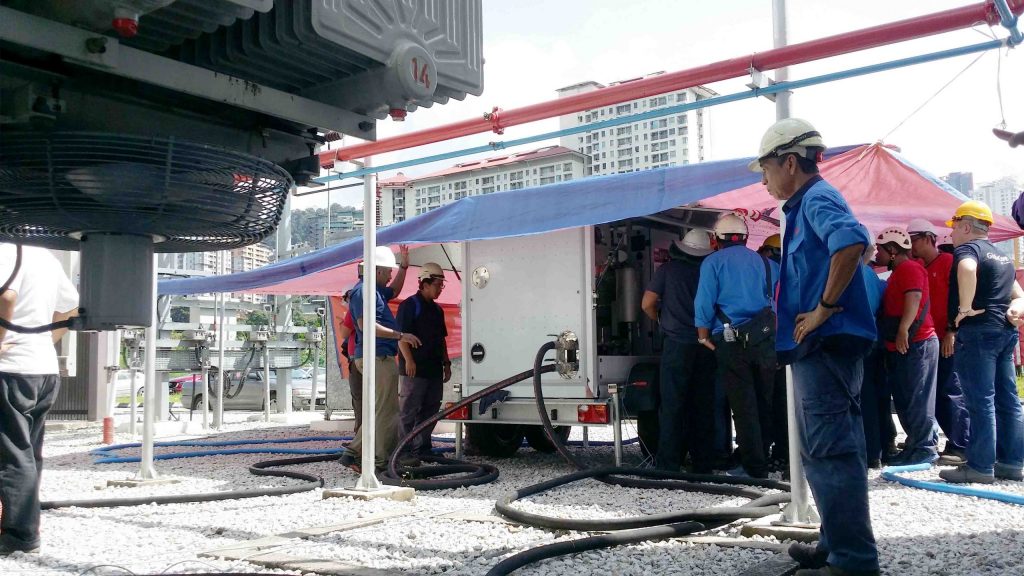

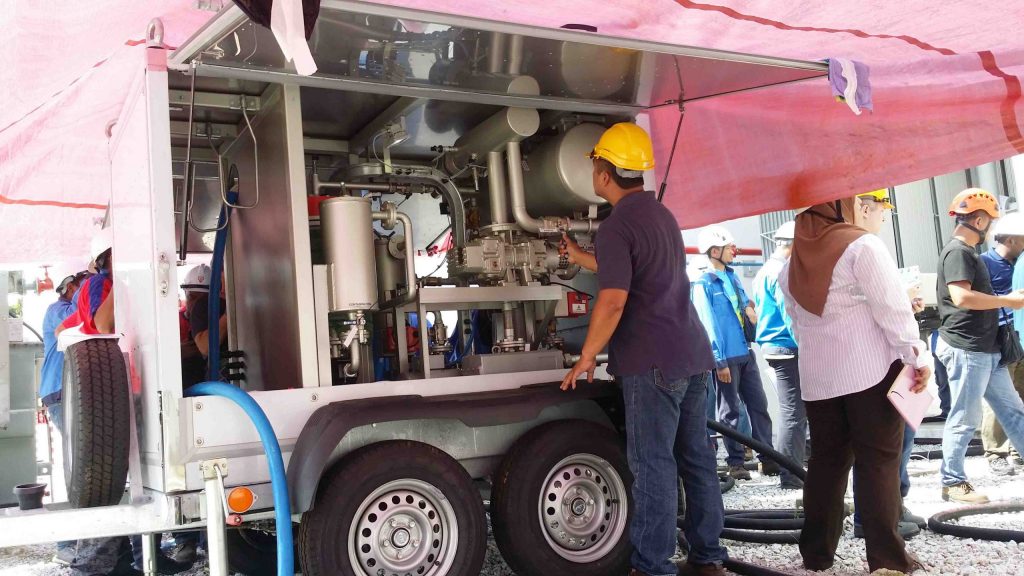

Urządzenie może być łatwo umieszczone na przyczepie i używane w miejscu pracy transformatora.
