Urządzenie do mieszania szybko działające typu USB-3 (12 m3/h)

Urządzenie USB-3 przeznaczone jest do produkcji bitumu modyfikowanego w strumieniu (jednostka ciągłego działania). Nominalna wydajność urządzenia to 12 metrów sześciennych na godzinę.

Przy przygotowywaniu bitumu modyfikowanego urządzenie USB-3 pozwala na stosowanie dowolnych znanych obecnie modyfikatorów, w tym okruchów gumy i różnych specjalnych dodatków wraz ze wszystkimi znanymi polimerami SBS, które mogą być dostarczane zarówno w postaci granulatu, proszku, jak i w postaci płynnej.

Urządzenie umożliwia wdrożenie nowych receptur bitumów modyfikowanych, w których przewiduje się wprowadzenie dodatków adhezyjnych i plastyfikatorów.

Urządzenie można dodatkowo uzupełnić jednostkami:
• dostawy siarki;
• dostawy kwasu polifosforowego;
• dozownikiem wagowym;
• sprężarką;
• młynem. Może być wyposażony w uszczelnienie mechaniczne z systemem podporowym.

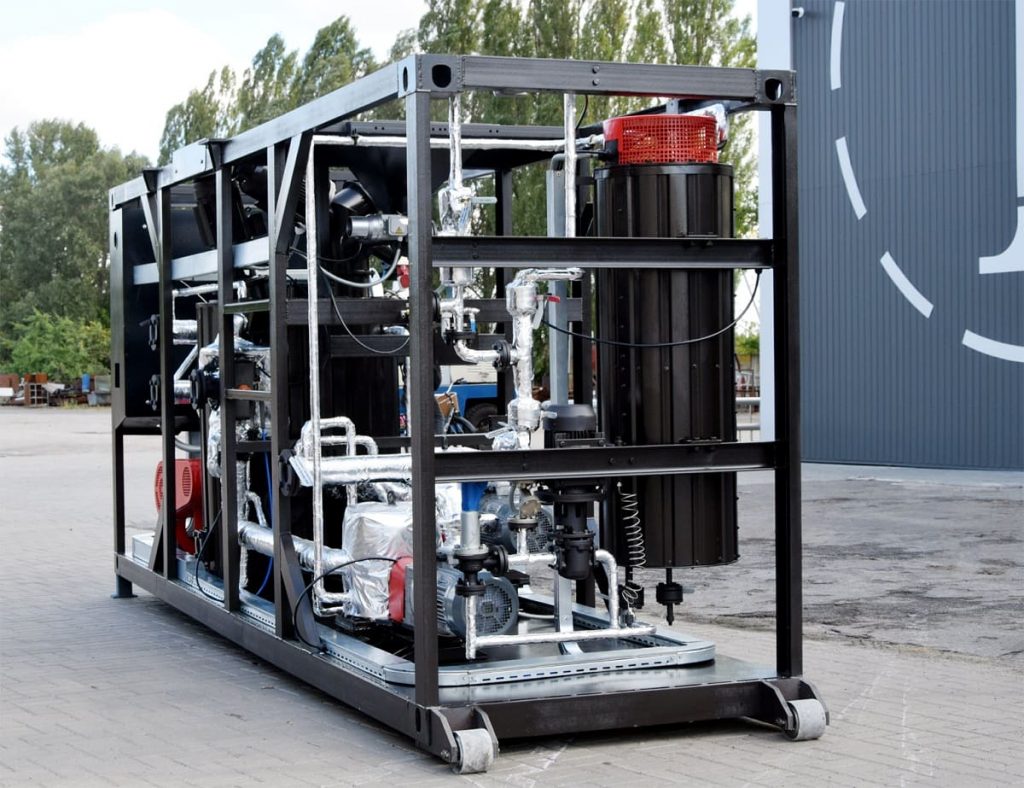

Rysunek 1 — Budowa urządzenia USB-3

ZASADA DZIAŁANIA

1. Polimer jest ładowany do rezerwuaru.
2. Operator na szafie sterowniczej ustawia recepturę PMB (procent polimeru i dodatków w bitumie).
3. Uruchamia urządzenie.
4. Bitum jest podawany i dozowany do zbiornika pośredniego. Polimer jest podawany i dozowany do tego samego pojemnika.
5. Wstępnie do bitumu są dostarczane i dozowane płynne dodatki (plastyfikatory, itp.).
6. Mieszalnik szybkoobrotowy w pojemniku wstępnie miesza polimer i bitum.
7. Pompa zębata podaje tę mieszaninę do młyna, gdzie PMB jest mielony i homogenizowany.
8. Po zakończeniu pracy urządzenie automatycznie przepłukuje się czystym bitumem (aby uniknąć tworzenia się korków w jednostkach i rurociągach).
9. Urządzenie jest gotowe do następnego uruchomienia.

WŁAŚCIWOŚCI TECHNICZNE

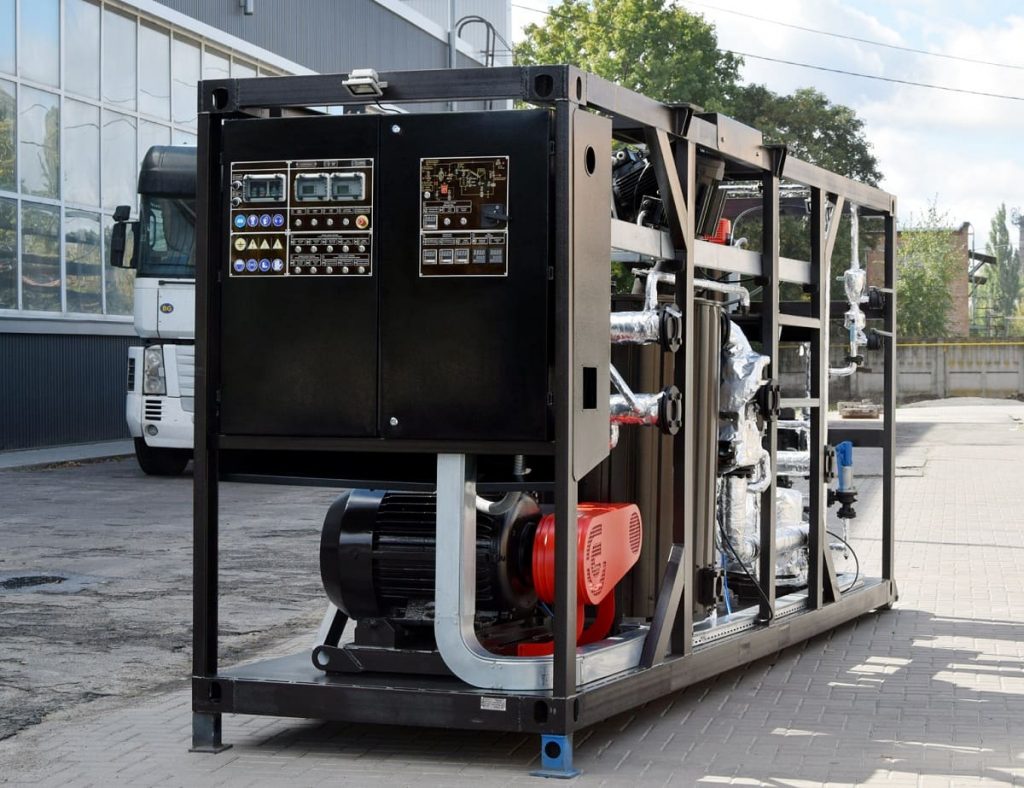

1. Urządzenie USB-3 montowane jest wewnątrz konstrukcji przestrzennej, która ma wymiary umożliwiające transport sprzętu w standardowym dwudziestostopowym kontenerze.
2. Przestrzenna konstrukcja ramy o podwyższonej sztywności pozwala na szybki montaż i demontaż agregatu w terenie, co jest bardzo ważne przy zmianie przemieszczenia wytwórni asfaltobetonów.
3. Na USB-3 zainstalowany jest szybkoobrotowy młyn koloidalny, którego noże mają specjalny profil, który umożliwia rozdrabnianie, cięcie i homogenizację bitumu zawierającego polimer w celu uzyskania gotowego produktu o doskonałej jakości w jednym przejściu.
4. Frezy młyna mają symetryczny profil, który podwaja żywotność frezów. Konieczna jest tylko zmiana kierunku obrotów.
5. Ponadto młyn umożliwia (w zależności od zadań) zmianę luzu między frezami z 0,1 na 1 mm.
6. Urządzenia pompujące wyposażone są w przetwornicę częstotliwości, która umożliwia podawanie wstępnie zmieszanego bitumu i polimeru do młyna o określonej wydajności. W ten sposób rozładowywanie młyna z funkcji ssania i rozładowywania i wykorzystanie całej mocy tylko na homogenizację produktu.
7. System dozowania polimeru to rezerwuar wyposażony w przenośnik spiralny, którego napęd wyposażony jest w regulator częstotliwości. Załadowany polimer z rezerwuaru zasypowego podawany jest przenośnikiem spiralnym do zbiornika pośredniego zgodnie z procentowym stosunkiem do bitumu, który jest ustawiany przez operatora z panelu sterowania.
8. Zbiornik pośredni przeznaczony jest do wstępnego mieszania polimeru z bitumem i zwiększa czas kontaktu bitum-polimer, co umożliwi rozładunek młyna. Zbiornik pośredni wyposażony jest w szybkoobrotowe mieszadło, które umożliwia równomierne mieszanie bitumu i polimeru.
9. Dodatki płynne, takie jak plastyfikatory i dodatki adhezyjne, są dostarczane przez pompy samozasysające, zębate i dozujące, procent w PMB jest ustawiany i kontrolowany przez operatora z centralnego panelu sterowania. Każda taka pompa posiada własny mieszalnik i wprowadza dodatki do bitumu przed zbiornikiem pośrednim i młynem..
10. Urządzenie wyposażone jest w zawory elektropneumatyczne, do którego można doprowadzać sprężone powietrze z zainstalowanej na urządzeniu sprężarki (wyposażenie opcjonalne), co pozwala na uniezależnienie urządzenia od zewnętrznego źródła sprężonego powietrza.
11. Wszystkie rurociągi bitumiczne, pompy, młyn i zbiornik pośredni ogrzewane są olejem termalnym. Ogrzewanie olejem termalnym to najbardziej „łagodne” i efektywne ogrzewanie kruszyw i rurociągów bitumicznych.
