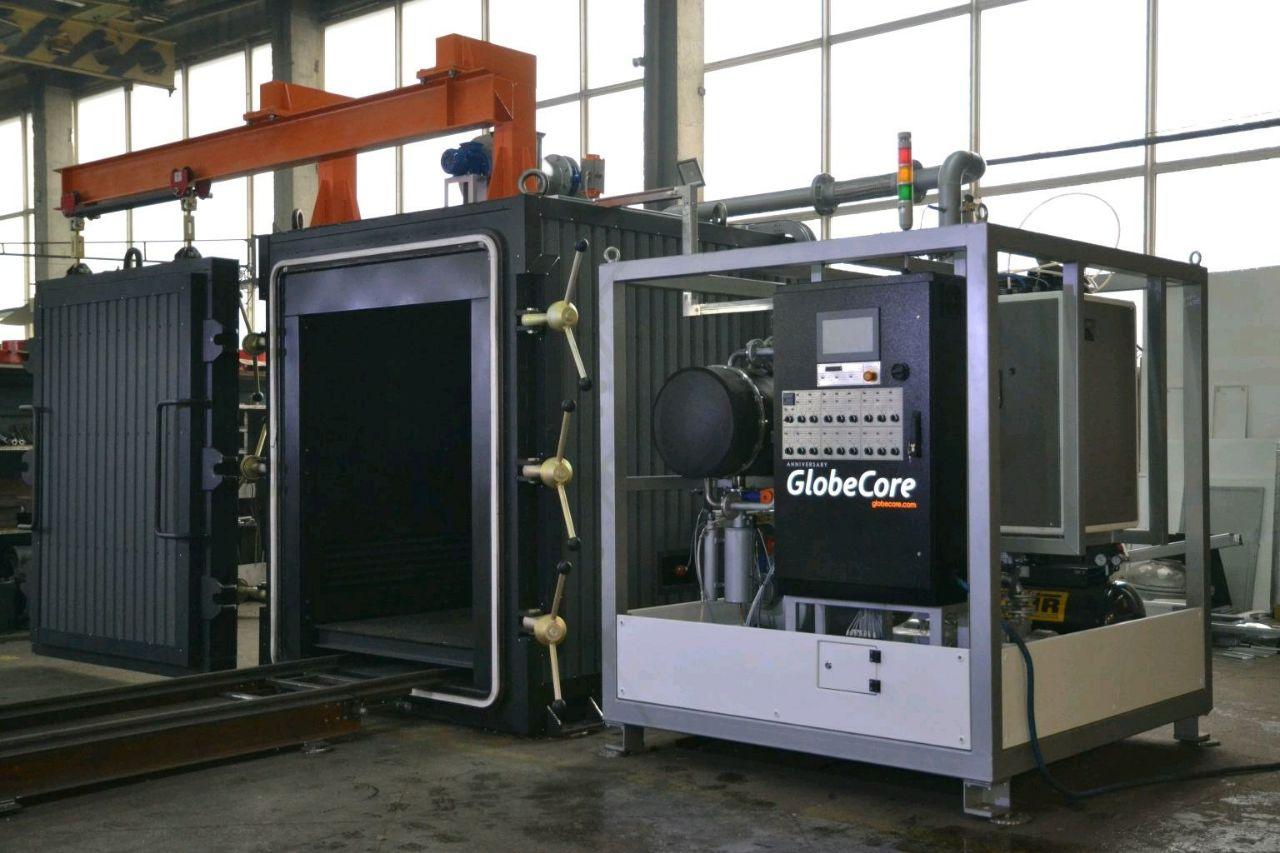

Próżniowy piec do suszenia transformatorów US-20S
Transformatorowy piec próżniowy US-20S jest przeznaczony do termiczno-próżniowego suszenia części transformatorów olejowych i może być stosowany zarówno do nowych urządzeń podczas ich produkcji, jak również do regeneracji transformatorów podczas napraw.
Urządzenie może być również wykorzystywane do usuwania wilgoci z innych urządzeń elektromechanicznych, suszenia materiałów oraz wypalania powłok lakierniczych przy maksymalnej temperaturze roboczej do 130°C.
Ponadto transformatorowy piec próżniowy US-20S umożliwia napełnianie transformatora olejem transformatorowym pod próżnią poprzez specjalny rurociąg napełniający.
Zasada utrzymywania temperatury w komorze suszenia
Wymaganą temperaturę w komorze suszenia wytwarzają i utrzymują zainstalowane dwukonturowe rurowe grzejniki z olejowym czynnikiem grzewczym, współpracujące z wewnętrzną cyrkulacją powietrza. Do wymuszenia przepływu powietrza w komorze grzewczej zastosowano wysokotemperaturowe wentylatory odśrodkowe.
W celu przyspieszenia procesu suszenia oraz znacznego zmniejszenia ilości wilgoci w aktywnej części transformatora w urządzeniu zastosowano blok próżniowy, który poprzez obniżenie ciśnienia w komorze suszenia zwiększa szybkość odparowywania wody i skraca czas suszenia. Do wychwytywania i odprowadzania wilgoci urządzenie wyposażono w układ kondensacji.

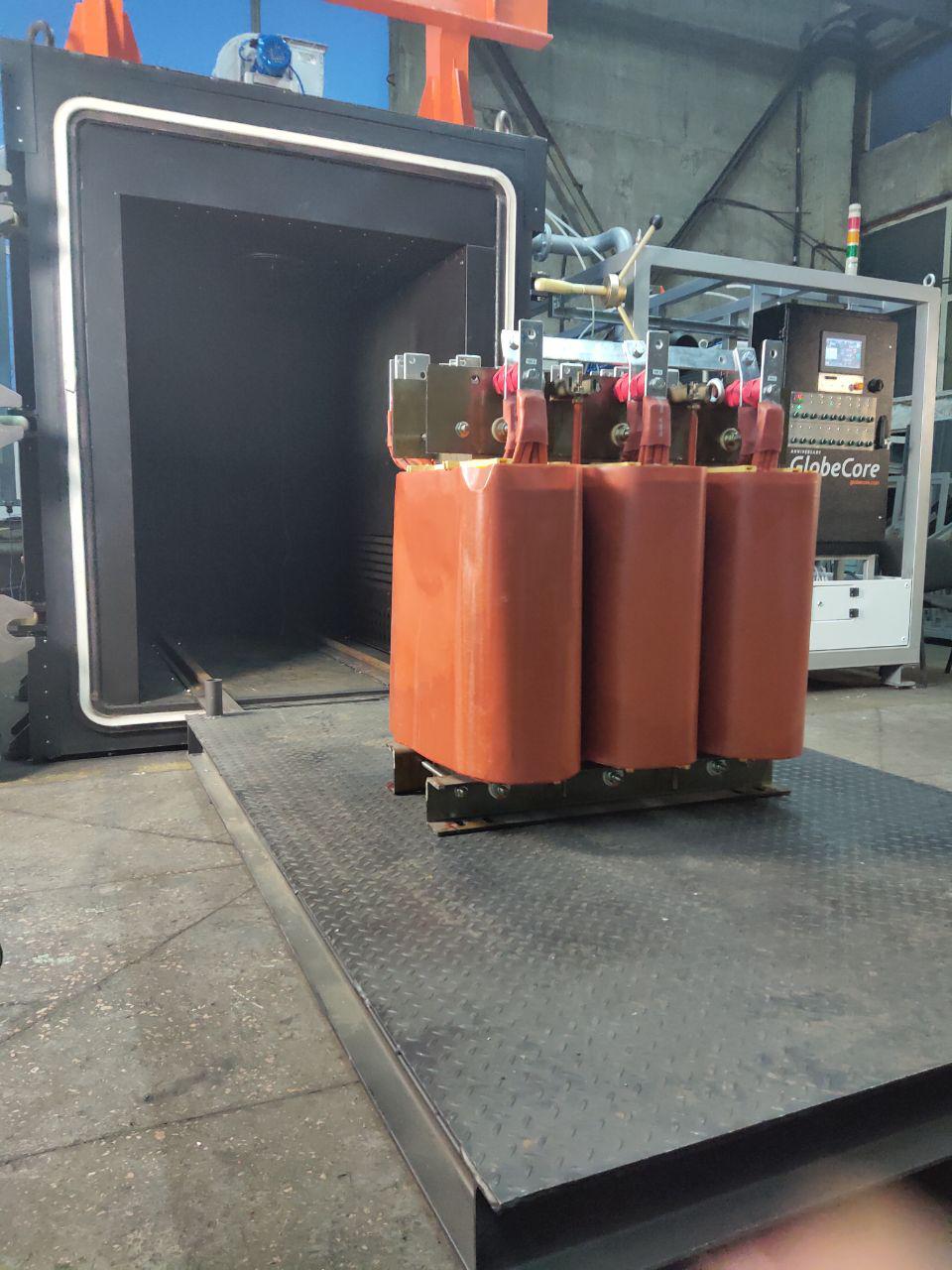

Załadunek części transformatora do komory suszenia

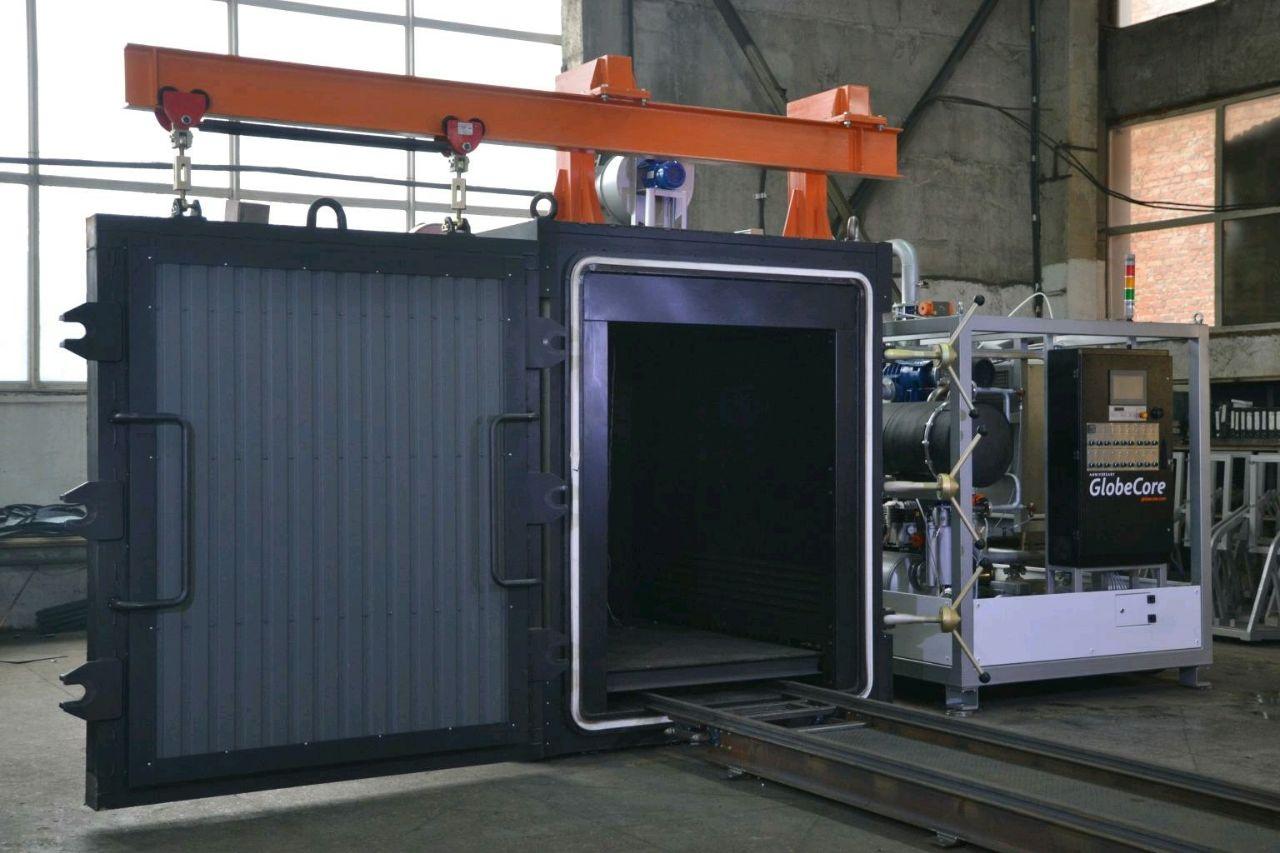

Do załadunku lub rozładunku części transformatora do/z komory suszenia urządzenie wyposażono w wewnętrzny system załadunku/rozładunku z napędem elektrycznym.
Przemieszczanie drzwi odbywa się w trybie automatycznym (po wyborze automatycznego trybu pracy na sterowniku) lub w trybie ręcznym również za pomocą sterownika (po wyborze ręcznego trybu pracy na sterowniku). Szczelność połączenia drzwi z komorą suszenia zapewniają siłowniki dociskowe, za pomocą których drzwi są szczelnie dociskane do ścian komory poprzez uszczelkę.
Kontrola pracy transformatorowego pieca próżniowego

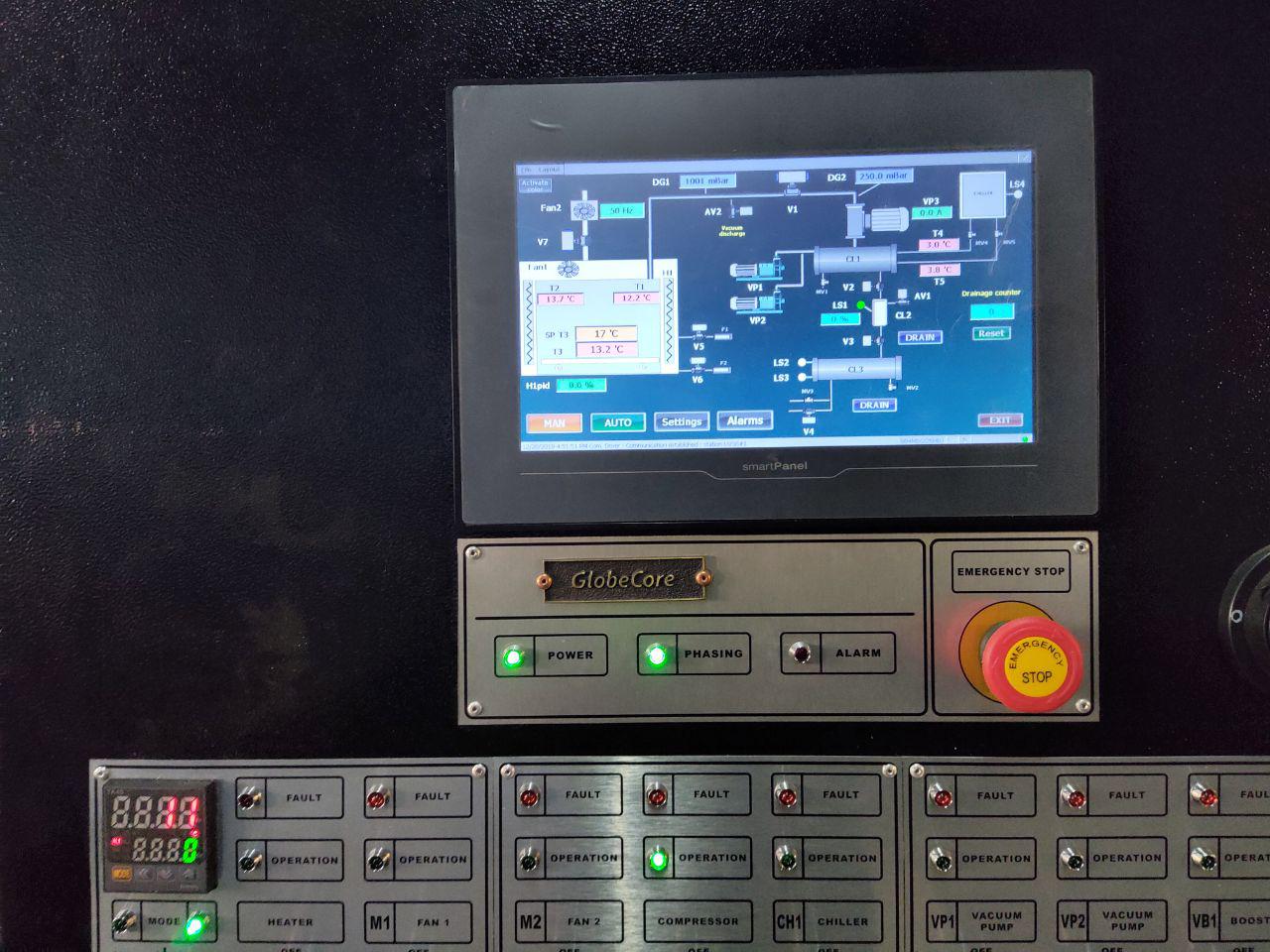

Kontrolę stanu transformatorowego pieca próżniowego US-20S można prowadzić za pomocą wyświetlacza sterownika zamontowanego w szafie sterowniczej.
Urządzenie US-20S jest wyposażone w system sterowania procesem suszenia oparty na programowalnym sterowniku logicznym (PLC) z panelem dotykowym, który umożliwia w czasie rzeczywistym monitorowanie zarówno procesu suszenia według zadanej temperatury, jak również poziomu próżni.
| Nr | Nazwa parametru | Wartość |
|---|---|---|
| Komora suszenia | ||
| 1 | Wymiary wewnętrzne, mm, nie mniej niż: – głębokość – szerokość – wysokość |
3000 2500 2500 |
| 2 | Objętość wewnętrzna, m³ | 18,75 |
| Blok grzewczy | ||
| 3 | Moc nagrzewnicy, kW | 144 (72×2) |
| 4 | Zakres regulacji temperatury, °C | 20…140 |
| 5 | Liczba bloków podgrzewania oleju, szt. | 2 |
| 6 | Wydajność pompy do przepompowywania oleju przez jeden blok, m³/h | 4 |
| 7 | Ciśnienie oleju w układzie (w zależności od temperatury oleju), w ustalonym trybie pracy, bar | 0,5-2,0 |
| 8 | Pojemność oleju w układzie, l | 900 |
| Blok próżniowy | ||
| 10 | Wydajność, m³/h (m³/godz.) | 35 (2100) |
| 11 | Łączna moc silników, kW | 14,5 |
| 12 | Osiągalny poziom próżni, nie mniej niż, mbar | 0,5 |
| System cyrkulacji | ||
| 13 | Wydajność, m³/h (m³/godz.) | 26,6 × 4 (1600 × 4) |
| 14 | Moc napędu wentylatora, kW | 1,1 × 4 |
| System odprowadzania powietrza | ||
| 15 | Wydajność, m³/h (m³/godz.) | 50 (3000) |
| 16 | Moc wentylatora, kW | 2,2 |
| System kondensacji | ||
| 17 | Moc agregatu chłodniczego (chillera), kW | 3,37 |
| 18 | Wydajność chłodnicza agregatu (chillera), kcal/h (przy temperaturze cieczy na wejściu do parownika +10°C) |
6800 |
| 19 | Powierzchnia kondensacji, m² | 7,5 |
| 20 | Typ wymiennika ciepła (kondensatora) | płaszczowo-rurowy |
| System pneumatyczny | ||
| 21 | Moc sprężarki, kW | 2,2 |
| 22 | Wydajność, m³/min | 0,33 |
| 23 | Ciśnienie, bar | 6-10 |
| System suszenia powietrza | ||
| 24 | Wydajność przy suchym powietrzu, m³/min | 2,5 |
| 25 | Moc osuszacza powietrza w trybie pracy, kW | 5,5 |
| Urządzenie ogółem | ||
| 26 | Masa, nie więcej niż, t | 32,5 ±5% |
| 27 | Wymiary gabarytowe, mm, nie więcej niż: – długość – szerokość – wysokość |
11000 7500 4100 |
- może być stosowany zarówno w zakładach produkujących transformatory, jak i w warsztatach remontowych;
- zapewnia bardziej efektywne suszenie w porównaniu z suszeniem poprzez nadmuch gorącego powietrza;
- zapewnia równomierne suszenie całej objętości aktywnej części transformatora;
- umożliwia napełnianie transformatora olejem transformatorowym pod próżnią poprzez specjalny rurociąg napełniający.
